APRSDroid - Experiências com transmissão de dados via rádio, APRS em especial

⇒ Sugestão de material para experiências com APRS e Packet Radio:

Equipamentos necessários:

  • Para experiências em VHF/UHF um rádio Radio Baofeng UV-5r ou UV-3R, ou outro rádio VHF/UHF que você tenha
  • Para experiêcias em HF um rádio hf/ssb com as faixas de frequência que você pretende utilizar
  • Um dispositivo android (tablet ou smartfone)
  • Notebook com o sistema operacional de sua preferência
  • Cabos de interface de áudio para o rádio que você pretende utilizar

Material para a interface com o Baofeng uv5R:

  • Pino de 3,5mm, 4 polos (TTRS) (obs: a melhor opção é aproveitar um cabo pronto de fone de ouvido/microfone de celular)
  • Pino de 3,5mm, 3 polos (estereo)
  • Pino de 2,5mm, 3 polos (estereo)
  • 2 Capaciores de 100 nanofarads
  • 2 resistores de 2k2 Ohms
  • 1 resistor de 10k Ohms
  • 1 resistor de 470 Ohms
  • Fio cabinho de 3 cores para ligações

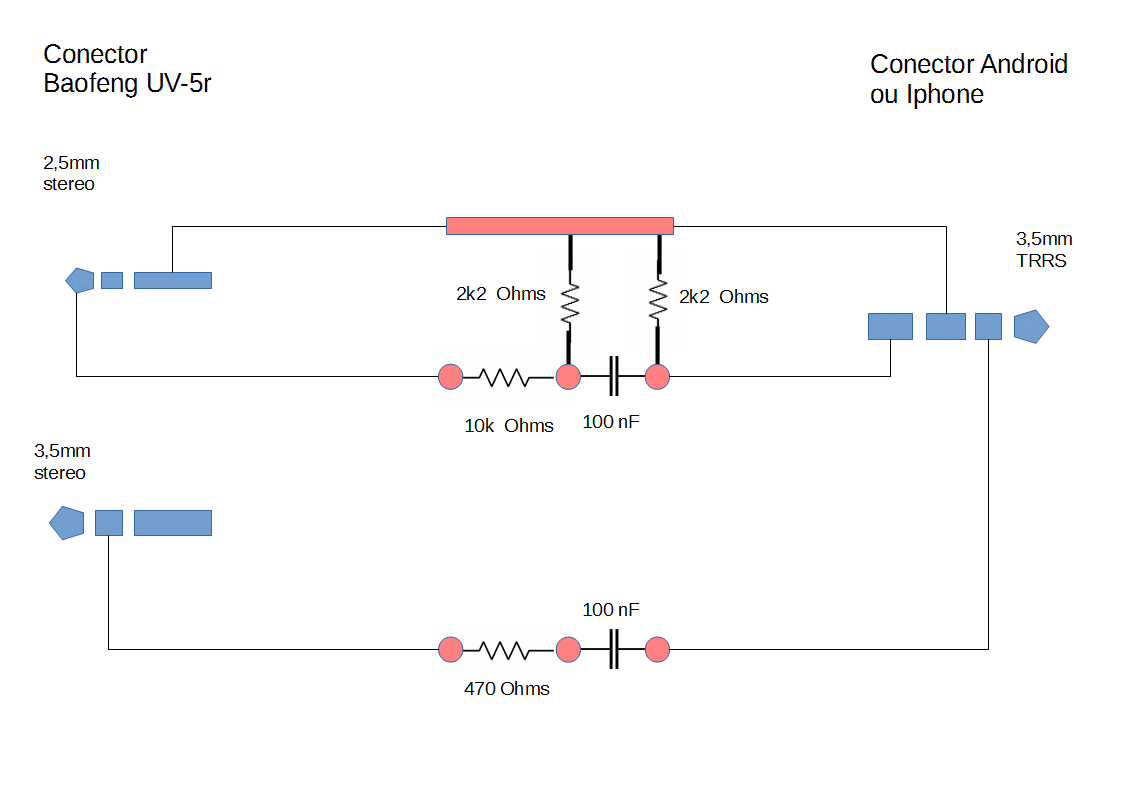

Esquema de interface que funcionou com um Tablet Sansung:

Obs: Se você tem rádio de outras marcas e modelos, pesquise sobre a pinagem e o circuito para ligação de periféricos de audio. Uma interface simples como essa só funcionará para equipamentos que tenham vox. Caso contrário, será preciso construir uma interface com circuito de vox.

Referências:

https://aprsdroid.org/

http://k6vhf.com/baofeng-and-aprsdroid/

http://www.mcwa.org/AFSKvsFSK.pdf

http://rota61.webnode.com.br/bandas%20e%20frequ%C3%AAncias/fm-fsk-sstv-rtty/

https://en.wikipedia.org/wiki/Packet_radio

https://en.wikipedia.org/wiki/Automatic_Packet_Reporting_System

https://en.wikipedia.org/wiki/AX.25

http://zr6aic.blogspot.com.br/2012/06/android-application-for-radio-amateurs.html

http://www.g0hwc.com/android_apps.html

https://wiki.ubuntu.com/UbuntuHamsPackages

http://www.linux-ax25.org/wiki/Packet_Radio

https://radio.linux.org.au/?sectpat=packet

http://www.wattystuff.net/amateur/packet/index.html

https://github.com/johnboiles/BaofengUV5R-TRRS

http://www.qsl.net/w6dps/APRSDroid.html

http://www.4x4ham.com/showthread.php?2078-APRS-with-just-an-Android-phone-and-an-HT-that-supports-VOX

http://n5ib.net/IC%20Pads%20-%20Manhattan%20Style.pdf
