Calango LAB

Últimas notícias:

A Fase 01 do projeto já foi concluída! Já temos algumas bancadas e ferramentas básicas à disposição!

Mas, ainda precisamos de doações de instrumentos, máquinas e ferramentas! Veja no item: Infra-estrutura e equipamentos a lista do que já tem e do que está faltando no Calango.

Objetivos:

Consolidar no Calango uma infra-estrutura básica para o estudo, compartilhamento de conhecimentos, experimentação, prototipagem e desenvolvimento de projetos baseados em open hardware.

Manter um espaço agradável e propício para interação, troca de idéias e trabalho conjunto

Justificativa:

Já com um ano de existência em sua nova sede, ainda não conseguimos deixar disponíveis de forma organizada no Calango os meios que permitam, de forma ágil, fazer experimentos com Open Hardware.

Temos muita coisa boa já, graças às generosas doações e contribuições de várias pessoas. Mas, infelizmente, ainda está tudo muito desorganizado e indisponível para uso imediato. As ferramentas não tem lugar próprio e cada usuário às coloca onde acha melhor segundo a sua lógica própria, deixando-as indisponíveis para os outros. Apesar de haver muitos componentes disponíveis, está tudo amontoado em vários locais, sem etiquetas, listas ou banco de dados de controle. Alguns equipamentos foram danificados (multimetros, por exemplo) e não foram nem consertados nem repostos.

Finalmente, apesar dos esforços de arrumação no final de 2015 e início de 2016, ainda tem equipamentos úteis e funcionando misturados com as sucatas, em especial lá no fundão e na área de serviço.

Portanto, medidas organizacionais e de infra-estrutura são prioritárias para que o Calango seja efetivamente um espaço voltado à experimentação e criatividade.

Quem está assumindo a treta:

Como Participar:

  • Conversando sobre o assunto com outros frequentadores do Calango, dando sugestões e ajudando a refinar o texto do projeto
  • Propondo atividades tipo “mão na massa” no Calango
  • Indo ao Calango trabalhar em seus projetos junto com outras pessoas, ao invés de ficar isolado fazendo isso sozinho em casa
  • Ajudando na construção de móveis, quadros de ferramentas, fontes, instrumentos de medida e outros materiais e equipamentos
  • Checando a lista de móveis, instrumentos, equipamentos e ferramentas abaixo para ver se há algo que você possa doar ao Calango LAB
  • Ajudando a manter o espaço, os móveis, os instrumentos e as ferramentas bem organizados e disponíveis para todos.

Orientações de organização do espaço

Recomendações aos frequentadores:

Orientações aos visitantes e frequentadores regulares do espaço do Calango:

  • O Calango é um espaço aberto a todos os interessados na proposta. É só chegar e participar! Lembre apenas de ser cortês e se comportar com bom senso durante sua estadia.
  • O calango é mantido por contribuições voluntárias. Se você achou legal a proposta e o espaço e puder ajudar(mesmo que com R$ 1,00), tem uma caixinha presa na parede esperando sua doação. O Calango também aceita doações regulares por meio do Unlock. Para fazer uma doação, pontual ou regular por meio eletrônico, visite a página: Contribua.
  • Se você consumir algo da geladeira, lembre de deixar sua contribuição na caixinha ao lado. É com esta contribuição que serão compradas novas bebidas para repor a que você consumiu. Se todo mundo consumir sem contribuir, o que teremos é uma geladeira vazia ocupando espaço e gastando energia à toa.
  • Se tem algo que você levou para o calango pensando em utilizar em um projeto super legal, mas está lá a mais de trinta dias sem sinal de que o projeto vá andar, por favor dê outro destino aos materiais. Deixe espaço para os projetos realmente em andamento.
  • Se você deixar alguma coisa em cima das mesas e bancadas, seja um objeto pessoal ou aquela peça fundamental do seu projeto, não espere encontrar tudo do jeito que você deixou ao voltar ao Calango. A sala tem outros usos e pessoas com outros interesses que também vão precisar usar o espaço.
  • Se for deixar alguma coisa pessoal ou componentes de um projeto em andamento no Calango, deixe tudo dentro de uma caixa etiquetada com seu nome ou o nome do projeto. Caso contrário, pode ser considerado disponível para uso em outro projeto.
  • Se for deixar algo montado que seja de interesse coletivo, por favor deixe junto um cartaz com um link para a documentação do projeto, que deve conter informações detalhadas de como as outras pessoas poderão usar também. Lembre que nem todos os frequentadores possuem seu conhecimento sobre o tema. Sem documentação, o projeto no qual você se dedicou tanto poderá ser visto como uma tranqueira inútil ocupando espaço precioso.
  • Quem tiver interesse em algum equipamento com defeito para um projeto de longo prazo, para consertar, adaptar, usar para outra coisa etc, por favor leve a tranqueira para casa e traga de volta quando estiver funcionando. Infelizmente a Salinha do Calango é pequena, e não tem espaço sobrando para equipamentos que talvez, quem sabe, possam ser consertados/adaptados um dia.
  • O Calango aceita doações de móveis, equipamentos eletro-eletrônicos, instrumentos e ferramentas. Consulte o projeto Calango LAB para conhecer as principais necessidades do Calango. Mande uma mensagem para o Google Groups do Calango, indicando o que você tem para doar.
  • O Calango participa de iniciativas de Meta-reciclagem, e recebe sucatas de material eletrônico e mecânico. No entanto, não tempos espaço disponível para receber materiais à qualquer hora. Mande uma mensagem para o Google Groups do Calango, e alguém irá ajuda-lo na melhor forma de encaminhar os materiais.

Infra estrutura e equipamentos

Moveis:

Como o espaço é reduzido, e precisa também atender a outros usos, é importante otimizar os móveis no calango. Segue a lista de móveis que serão providenciados/mantidos no âmbito do projeto:

Primeira fase

  • Bancadas de trabalho para eletrônica, com tomadas, fontes de energia de diversas voltagens e equipamentos de medição instalados e prontos para uso » Em andamento!
  • Quadros sobre a bancads para deixar ferramentas arrumadas e facilmente disponíveis » quadro instalado, falta arrumar as ferramentas!
  • Bancadinha para serviços pesados (martelar, furar, serrar etc) » OK!
  • Local melhor para acomodar mochilas dos frequentadores » OK!
  • Local para deixar caixas organizadoras com projetos em andamento » OK!
  • Uma estante para organizar componentes eletrônicos, com etiquetas em tudo

Segunda fase

  • Suportes com rodízios para uso dos monitores grandes de tela plana
  • Mesas dobráveis facilmente disponíveis (dois tamanhos)
  • Mais bancos empilháveis
  • Quadros com Recomendações e instruções claras para a operação dos equipamentos deixados disponíveis

Equipamentos eletrônicos e instrumentos de medida:

Sem instrumentos de medição, podemos no máximo tentar adivinhar como as coisas funcionam. Com instrumentos adequados, podemos sondar o que os circuitos estão fazendo de verdade. Providenciar bons instrumentos para o Calango é uma prioridade desse projeto.

Já providenciado!

  • Multímetro digital (um doado pelo Hugney da HU infinito)
  • Fonte de bancada 13,5 volts (emprestada pelo Faisca)
  • Notebook para bancada (emprestado pelo Otávio)

Instrumentos para providenciar logo:

  • Mais dois notebooks inteiramente funcionais, guardados no armário com as respectivas fontes e acessórios, com ides e sdks vários instalados.
  • Novos multímetros
  • Fontes de alimentação de varias voltagens
  • Carregadores para diversos tipos de baterias

Instrumentos desejáveis posteriormente:

  • Voltimetro/amperimetro para usb
  • Gerador de onda quadrada de audio
  • Medidor de intensidade de campo
  • Frequencímetro digital de RF (tentar consertar os dois doados ao Calango)
  • Conversor DC-DC para obter saídas específicas
  • Medidor de onda estácionária, para HF VHF e UHF
  • receptor RTL - SDR > Software Defined Radio
  • Osciloscópio
  • Analisador de antenas

Ferramentas:

“ Facta, non Verba”. Fazer ao invés de falar. Ditado dos tempos romanos que valorizam aqueles que põe as “mãos na massa” e vão além do discurso e das idéias. Poderia ser o lema de um hackerspace.

Para fazer, precisamos de ferramentas. Um hackerspace sem ferramentas é pouco mais que uma sala de bate papo. Portanto, é estratégico disponibilizar um bom conjunto de ferramentas no Calango, para que a criatividade dos participantes de materialize quase que instantaneamente em coisas concretas.

Pretendemos organizar e deixar disponíveis no Calango as seguintes ferramentas:

Já providenciado!:

  • Ferros de solda (Dois doados pelo Otávio)
  • Sugador de solda (Um doado pelo Fábio)
  • Cortador de PCB (Um doado pelo Fábio)
  • Alicate de corte (Um doado pelo Fábio)
  • Alicate bico fino (Um doado pelo Fábio)
  • Suporte de lente com garras articuladas para solda (Um doado pelo Otávio)
  • Martelo (Dois doados por doador não identificado)
  • Serra para metais (doado pelo Fábio)
  • Serrote (doado pelo Fábio)
  • Jogos de chaves de fenda (quantos?)
  • Jogos de chaves de boca (Doado por Fabio em 14/06/2016)
  • Jogos de chaves alen (Doado por Fabio em 14/06/2016)
  • Furadeira de impacto (Doador não identificado)
  • Furadeira de bancada (Doador não identificado)
  • Dremel e acessórios (Doado por Fabio em 14/06/2016)
  • Serra tico tico para uso manual e em bancada (Doado por Fabio em 14/06/2016)
  • Óculos de segurança ((um doado pelo Hugney da HU infinito)

Necessitando doações logo:

  • Outros Óculos de segurança
  • Jogo de brocas e acessórios básicos para furadeiras
  • Suporte para soldagem de circuitos impressos
  • Pinças variadas
  • Morsa de bancada
  • Grampos variados de fixação (tipo “C”, aperto rápido, )
  • Alicate de eletricista
  • Alicates de pressão
  • Esquadro de marceneiro
  • Esquadro de precisão
  • Paquímetro
  • Outros alicates de bico fino e corte
  • Outros ferros de solda
  • Soprador térmico

Depois, quando possivel:

  • Estação de retrabalho/soldagem SMD
  • Mini torno para metais
  • Fresadora CNC
  • Cortadora laser
  • Impressora 3D

Materiais:

Placas e módulos

  • Arduinos - Dois ou mais
  • Atinny 85
  • Ethernet shield para arduino
  • SD card shield
  • Esps
  • Bluetooth
  • Transmissores, receptores e transceptores de RF 433, 2.4G, Bluetooth, Wifi e outros
  • modulos Relês
  • Amplificadores
  • Conversores dc-dc
  • Drivers motores

sensores

  • LM35 (Sensor de Temperatura)
  • LDR 5mm sensor de luminosidade
  • Sensor de presença pir
  • Sensor de distância - ultrasom
  • Sensor de pressão/piezo

componentes

Resistores
  • 22R
  • 33R
  • 47R
  • 100R
  • 220R
  • 330R
  • 470r
  • 1k
  • 2k2
  • 2k7
  • 10k
  • 20k
  • 27k
  • 47k
  • 100k
  • 220k
  • 330k
  • 470k
  • 1M
Potenciometros
  • 100KB - Linear L-20
  • 10KB - Linear L-20
  • 5KB - Linear L-20
Capacitores cêrâmicos
  • 100p
  • 1n
  • 4n7
  • 10n
  • 22n
  • 47n
  • 100n
Capacitores poliéstes
Capacitores eletrolíticos
  • 1u elt
  • 10u elt
  • 22u elt
  • 100u elt
  • 1000u elt
Diodos
  • 1n4007
  • 1n4148
Transistores
  • BC 547
  • BC 557
  • 2n2222
  • BF 254 (RF)
  • BF 494 (RF)
  • BF959 (RF- VHF)
  • 2n2218 (rf)
  • 2n2219(RF)
  • 2n3904 (rf)
  • 2n3563 (RF)
  • 2n3866 (RF)
  • 2n3553 (RF-UHF)
  • 2sc3358 (rf - uhf)
  • BRF90 (RF- uhf)
Reguladores/comparadores de tensão
  • LM317
  • LM7805
  • LM7809
  • LM1812
  • LM303
  • LM393
  • LM339
CIs
  • NE555
  • NE556
  • LM741
  • Lm386
  • BA1404 (transmissor FM)
Optoacopladores

4N25

Cristais
  • 32.768khz [para rtc]
  • 16mhz [para atmega]
Diversos:
  • push buttons
  • Soquetes para CIs
  • Relê 5 volts
  • Suportes de pilhas e baterias variados
  • Fios de diversas cores e bitolas
  • Protoboard 840 pontos
  • Jumpers (X unidades)
  • Conectores variados (X unidades)
  • Chaves variadas (X unidades)
  • Pilhas e baterias recarregáveis (X unidades)
  • Pregos e parafusos variados (X unidades)
  • Solda
  • Pasta de solda

Andamento do projeto:

Em 15/06/2016, foi levada uma bancada de serviços pesados e o armário de ferramentas foi instalado na parede.

Em 14/06/2016, Novas ferramentas foram doadas para o calango

Em 04/06/2016, foi instalada uma nova bancada

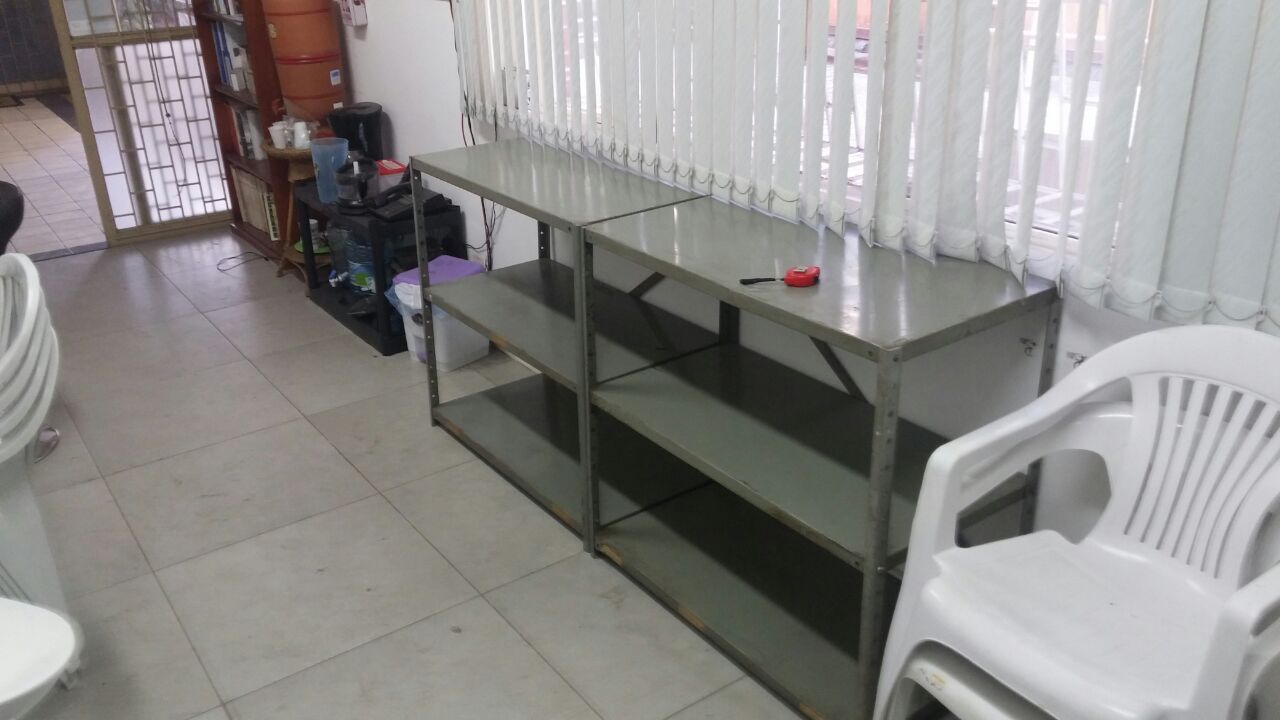

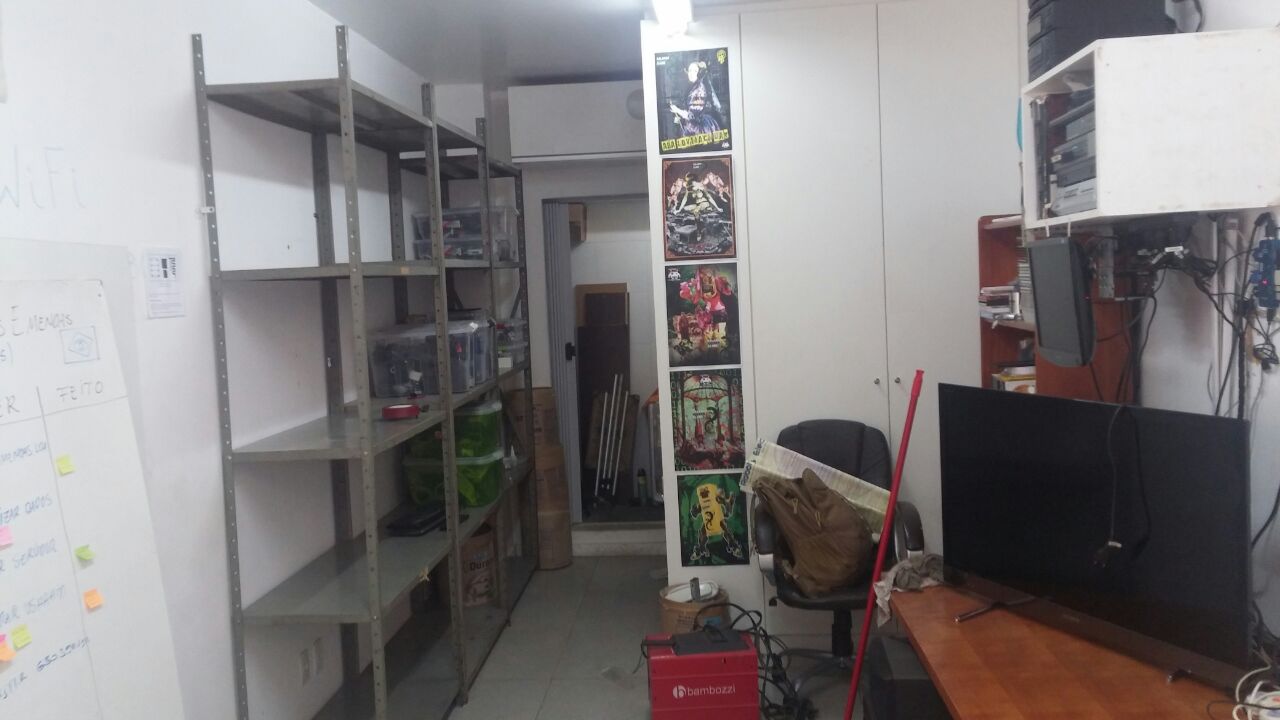

Em 21/05/2016, Fabio, Luiz e Paulo Instalaram novas estantes no espaço do Calango:

Em 10/05/2016, Fabio e Webert iniciaram a contrução de um quadro de ferramentas.
